Carte Èlectronique d’Automate Arduino

bonjour

Disponible des cartes arduino originales ( cartes arduino et les modules arduino ) c’est une sorte d’automate programmable très facile a utilisée avec un système de programmation open source et on peut piloter avec des machines industriel des robots et plein d’autre chose.

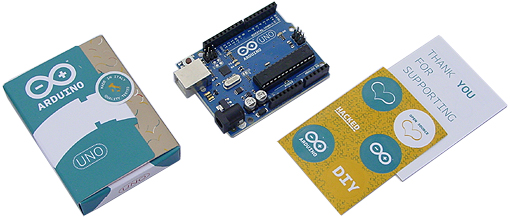

par exemple l’arduino uno ( le plus utilise et pas chère surtout pour les débutants)

La carte Arduino Uno est une carte à microcontrôleur basée sur l’ATmega328

Elle dispose :

de 14 broches numériques d’entrées/sorties (dont 6 peuvent être utilisées en sorties PWM (largeur d’impulsion modulée)),

de 6 entrées analogiques (qui peuvent également être utilisées en broches entrées/sorties numériques)

d’un quartz 16Mhz,

d’une connexion USB,

d’un connecteur d’alimentation jack,

d’un connecteur ICSP (programmation « in-circuit »),

et d’un bouton de réinitialisation (reset).

Elle contient tout ce qui est nécessaire pour le fonctionnement du microcontrôleur; Pour pouvoir l’utiliser et se lancer, il suffit simplement de la connecter à un ordinateur à l’aide d’un câble USB (ou de l’alimenter avec un adaptateur secteur ou une pile, mais ceci n’est pas indispensable, l’alimentation étant fournie par le port USB).

La carte Arduino Uno diffère de toutes les cartes précédentes car elle n’utilise par le circuit intégré FTDI usb-vers-série. A la place, elle utilise un Atmega8U2 programmé en convertisseur USB-vers-série.

« Uno » signifie un en Italien et ce nom marque la venue prochaine de la version 1.0 du logiciel Arduino. La carte UNO et la version 1.0 du logiciel seront la référence des versions Arduino à venir. La carte Uno est la dernière d’une série de carte USB Arduino, et le modèle de référence des plateformes Arduino; pour une comparaison avec les versions précédentes, voir l’index des cartes Arduino.

Synthèse des caractéristiques

Microcontrôleur ATmega328

Tension de fonctionnement 5V

Tension d’alimentation (recommandée) 7-12V

Tension d’alimentation (limites) 6-20V

Broches E/S numériques 14 (dont 6 disposent d’une sortie PWM)

Broches d’entrées analogiques 6 (utilisables en broches E/S numériques)

Intensité maxi disponible par broche E/S (5V) 40 mA (ATTENTION : 200mA cumulé pour l’ensemble des broches E/S)

Intensité maxi disponible pour la sortie 3.3V 50 mA

Intensité maxi disponible pour la sortie 5V Fonction de l’alimentation utilisée – 500 mA max si port USB utilisé seul

Mémoire Programme Flash 32 KB (ATmega328) dont 0.5 KB sont utilisés par le bootloader

Mémoire SRAM (mémoire volatile) 2 KB (ATmega328)

Mémoire EEPROM (mémoire non volatile) 1 KB (ATmega328)

Vitesse d’horloge 16 MHz

et les autre carte et modules a voire sur le site officiel arduino.cc

nous contacter sur notre email

consulter notre blog electrodalgerie.canalblog.com

mon numéros de tel est 0698876865 (samir) et de

De préférence apres 17h00

Carte ARDINO UNO REV3 est disponible a 4800 DA

merci
